CF2 Serie Präzisions-Flachbettschneideplotter

Mimaki CF2 printer

Die CF2 Serie schneidet eine große Auswahl von Medien unter Nutzung zahlreicher Schneidköpfe und –messer. Diese Köpfe können mit Tangentialmessern, oszylierenden Messern, Passmarkenerkennung and Schleppmessern – abhängig vom dem zu schneidenden Material ausgestattet werden. Verarbeitet werden kann so ziemlich alles was sich mit einem Cutter schneiden läßt, nur sehr viel genauer, schneller, einfacher, produktiver und vor allem reproduzierbar. Zwei Gerätegrößen sind erhältlich: CF2-0912 (90 x 120 cm) und CF2-1218 (120 x 180 cm).

CF2 Series bietet •••

  • Zwei Schneidköpfe mit einer breiten Auswahl an Messern sind verfügbar
  • Präzises Konturschneiden dank hochgenauer Passermarkenerkennung
  • Mimaki Half-Cut-Funktion; mittels Eingabe der Schneidtiefe des Schneidmessers lassen sich beispielsweise verbundene, laminierte Materialien mit der Half-Cut-Funktion anstanzen, so dass diese nur an dieser einen Stelle noch mit der Platte verbunden sind
  • Mit der Funktion “MultiPass” für wiederholtes Schneiden von dicken Materialien lassen sich bis zu fünf Schneideschritte mit unterschiedlichen Werkezugeinstellungen wiederholen
  • Die bedienerfreundliche FineCut-Software ist im Lieferumfang enthalten


Anwendungen

Materialien und Anwendungen der CF2 Serie

Mit einem Mimaki Flachbettschneideplotter kann so ziemlich alles geschniten werden,
was sich auch mit einem handelsüblichen Cutter schneiden läßt, nur sehrt viel genauer, schneller,
einfacher, produktiver und vor allem reproduzierbar.

Geeignete Schneidmaterialien (abhängig vom Typ des Schneidkopfes und des Messers)

Anwendungsbeispiele

  • Gestrichener Karton für Verpackungen
  • Wellpappe (E bis A Welle)
  • Industrielle Gummiplatten (max. 3 mm)
  • Verleimter Karton
  • Kunststoffkaschierter Faserkarton
  • Reflektierende Materialien
  • Sandstrahlfolie
  • Styrolplatten
  • Teflon (1-5 mm)
  • Vinyl
  • Vinylchlorid für Verpackungen
  • Vinylchloridplatten für Schilderdruck
  • Dichtungsmaterialien
  • Filzmatten & Textilien
  • verschiedenste Kunststoffe
  • … und vieles mehr

Die Materialien können herstellerseitig differieren, die Verarbeitbarkeit sollte daher immer vorher getestet werden.

Anwendungen der CF2 Serie

Die CF2-Serie kann eine enorme Vielzahl von Anwendungen im Bereich industrieller und grafischer Schilder schneiden, beispielsweise:

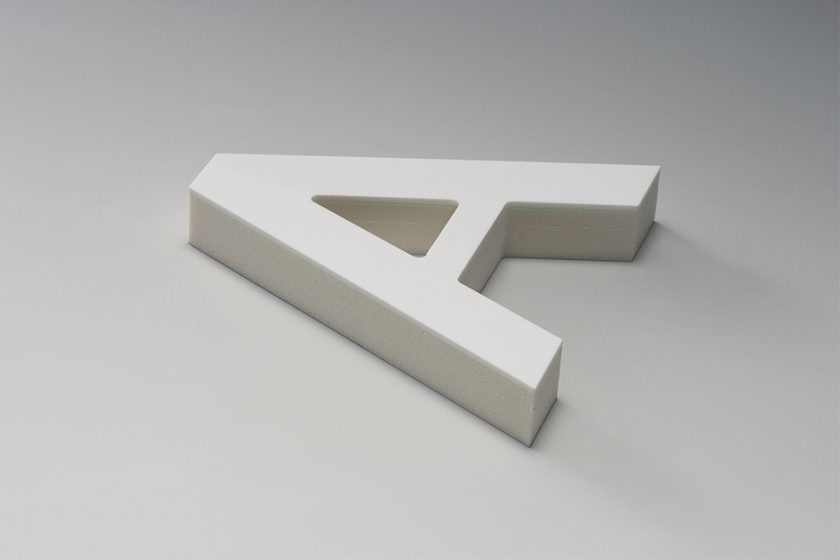

  • 3D-Logos
  • Schalter und Tasten
  • Mode Accesoires (Bänder)

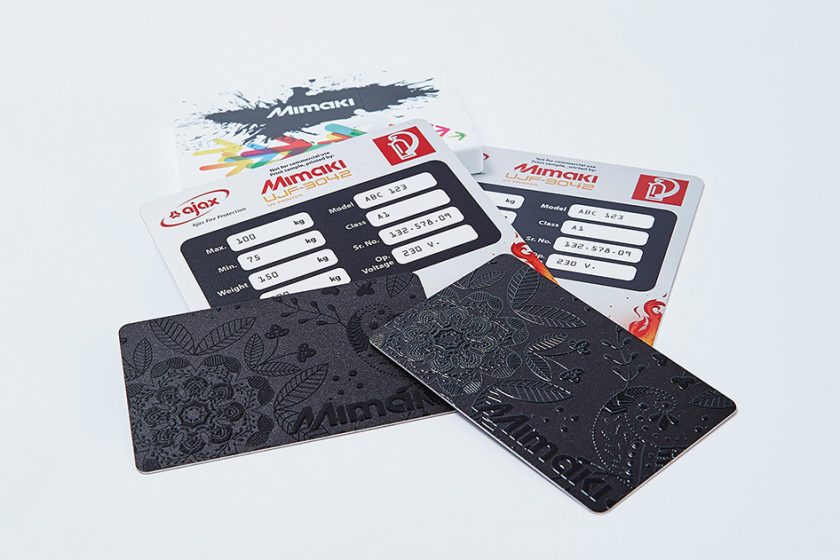

  • ID-Karten
  • Bedienungstafeln
  • Dichtungen zwischen Maschinenteilen • Verpackungsmaterialien
  • POS-Displays
  • Gedruckte Schaltplatten
  • Schilder und Displaymaterialien
  • Spielzeug


Spezifikations

Spezifikations der CF2 Serie

Kopf Werkzeug PRESSURE
Kopfkonfigurationen TD A Stift / Schleppmesser, 20 – 400g Andruck
Tangentialmesser, 300 – 1,500g Andruck
Markierungs- und Justierungswalze1,000 – 5,000g
RC A Oszyliereendes Messer 1,500g fixed
B Tangentialmesser 500 – 1,500g
C Hoher Druck tangential Messer/ Markierungs- und Justierungswalze
Effektive Schneidfläche CF2-0912: 117 x 90 cm
CF2-1218: 177 x 120 cm
Motorisierung X, Y, Z, Ø axes DC servo
Geschwindigkeit 50 cm/s
Wiederholgenauigkeit Plus minus 0.1 mm
Maximale Schneidtiefe TD 1 cm
RC 2 cm
Materialfixierung Vakuumtisch mit Blasfunktion
Schnittstelle RS-232C
Stromverbrauch Haupteinheit weniger als 300 VA, ohne Vakuumeinheit
Gebläse blower: stated separately
Dimensionen (B x T x H) CF2-0912: 176 x 160 x 110 cm
CF2-1218: 236 x 190 x 110 cm
Gewicht CF2-0912: 140 kg
CF2-1218: 180 kg


Eigenschaften

Eigenschaften der CF2 Serie

TD Kopf und RC Kopf

Die beiden erhältlichen Köpfe für die CF2 Serien (TD and RC) können mit verschiedenen Arten von Messern, abgestimmt auf das zu schneidende Material, ausgestattet werden.

Tangentialschneider
Der Tangentialschneider steuert die Messerstellung während des Schneidens. Das motor-gesteuerte Messer hebt und dreht sich, um jeden Schnitt mit dem richtigen Winkel zu beginnen. Sowohl Aus- als auch Anstanzung ist möglich. Der Tangentialschneider schneidet Materialien bis zu 1 cm Stärke. Diverse Materialien, von weich bis hart können geschnitten werden.

Oszylierendes Messer
Das oszylierende Messer ist ein Schneidsystem, das durch eine Auf- und Ab-Bewegung des Messers (7000 Bewegungen pro min.) zusätzlich zum Tangentialschnitt charakterisiert ist. Das oszylierende Messer eignet sich speziell für weiche Materialien wie Wellpappe, Karton und Schaummaterial bis zu 20 mm Stärke.

Head composition


Mimakis patentierter Farb-Fotosensor

Der patentierte Farb-Fotosensor erkennt Passermarken, die auf das Medium gedruckt sind, um einen präzisen Konturschnitt auch komplexer Formen zu ermöglichen. Der Leuchtzeiger kann auch zur präzisen Positionierung der Medien auf dem Schneidetisch verwendet werden.


Andere nützliche Funktionen der CF2 Serie

Zurückschneiden und das wiederholte Schneiden sind mit der CF2-Serie möglich. Andere überzeugende Eigenschaften beinhalten die Korrektur des Start- und Endpunktes, ebenso wie die Korrektur des Anpressdrucks, um einen kompletten Schnitt und Kreiskorrekturen für einen nahezu perfekten Kreisschnitt zu gewährleisten. Über die Software kann der Startpunkt des Schnittes definerit werden, so auch Ecken perfekt und sauber geschnitten werden.


Ideale Druck- und Schneide-Lösung mit UJV-160

Für das bedrucken und konturgenaue Schneiden von Materialien eignet sich besonders die Kombination aus UJV-160 und CF2 Serie. Besonders das unschlagbare Preis- Leistugnsverhältniss wird auch Sie überzeugen.


Bedienerfreundliche Plug-in-Software

Die CF2-Serie beinhaltet die FineCut7 Plug-in-Software für Adobe Illustrator und CorelDRAW für Windows XP und Vista.

Downloads

Downloads of CF2 Series

Bitte laden Sie die “Mimaki CF2 Serie” Broschüre hier runter.
