UJV55-320


UJV55-320


Großformatiger UV-LED Inkjet-Drucker für hohe Anforderungen

Main_KeyVisualDer komplett neue, großformatige UV-LED Inkjet-Drucker UJV55-320 von Mimaki ermöglicht die Produktion hochwertiger Banner für Einzelhandel, Ausstellungen, Fensterdekoration u.ä. in Breiten von bis zu 3,2 m. Zusätzlich können durch das gleichzeitige Bedrucken zweier Rollen vielseitige Aufträge durchgeführt werden.

UJV55-320 delivers • • •

  • Superbreites Druckformat (bis 3.2m)
  • Hochgeschwindigkeitsdruck bis zu 110m2/h
  • Neu entwickelte UV-härtende Hochleistungstinte LUS-120 (auch in Weiß)
  • Druck mit hoher Deckkraft für hinterleuchtete Banner und Plakate
  • Integriertes LED Backlight Panel zur Ergebniskontrolle
  • MAPS, MFD1, NCU & NRS für bestmögliche Druckleistung & Qualität
  • Gleichzeitiges Bedrucken zweier Rollen möglich
  • Rollengewicht bis zu 100kg


Anwendungen


Anwendungsbereich des UJV55-320

Applications-UJV55-320-web

  • Beschilderungen für den Innen- und Außenbereich
  • Messebau
  • Displays und Fenstergrafiken
  • Backlit Displays
  • POS-Materialien
  • und vieles mehr…


Spezifikationen


Spezifikationen, Optionen und Zubehör des UJV55-320

Technische Daten

Artikel UJV55-320
Druckkopf On-demand Piezo Druckköpfe (4 Druckköpfe versetzt in 2 Reihen)
Auflösung 300dpi, 600dpi, 900dpi, and 1200dpi
Tintentropfengröße Min: 7pl Max: 36pl
Druckkopfabstand (manuelle Einstellung) 1.7mm / 1.9mm / 2.6mm / 3.3mm
(Abstand zwischen Tisch und Druckkopf)
Tinte Typ LED-UV Tinte LUS-120
Farbe 4 Farben (C, M, Y, K) / 7 Farben (C, M, Y, K, Lc, Lm, W)
Verpackung 1 Liter Tintenflasche; Tintenvorrat pro Farbe bis zu 3 Liter.
Max. Druckbreite 3,200mm
Max. Medienbreite 3,250mm
(2 Rollen mit kleiner Antriebswelle: 1,524mm × 2)
Min. Medienbreite 210mm
Medienstärke Max 1.0mm
Außendurchmesser der Rolle Große Antriebswellen: max. Φ250mm
Kleine Antriebswellen mit Rollenhalterungen: max. Φ180mm
Rollengewicht Große Antriebswellen: max.100kg
Kleine Antriebswellen mit Rollenhalterungen: max. 25kg
Abmessungen (B × T × H) 5,410mm × 995mm × 1,440mm excl. ink supply unit
5,680mm x 1,220mm x 1,440mm incl. ink supply unit
Paketgröße (B × T × H) 5,714mm × 1,136mm × 1,203mm
Gewicht 910kg
Stromversorgung AC 200 – 240V ± 10% 50/60 Hz ± 1 Hz, max. 18 A
* Netzteile für 100V nicht lieferbar
Leistungsaufnahme Max. 4.3kW
Betriebs-

bedingungen

Temperatur 20 – 30 °C (68 – 86 °F)
Luftfeuchtigkeit 35 – 65% rel. Feuchte (nicht kondensierend)
Temperatur-

genauigkeit

20 – 25 °C (68 – 77 °F)
Temperaturgefälle Unter ± 10 °C/h (± 18 °F/h)
Staubbelastung 0.15mg/m3 (entspricht einer normalen Büroumgebung)

Zubehör

Artikel Farbe Artikelnr. Anmerkung
UV LED Tinte
LUS-120
Cyan LUS12-C-BA-1 1 Liter Flasche
Magenta LUS12-M-BA-1
Gelb LUS12-Y-BA-1
Schwarz LUS12-K-BA-1
Light Cyan LUS12-LC-BA-1
Light Magenta LUS12-LM-BA-1
Weiß LUS12-W-BA-1
Reinigungsflüssigkeit FL007-Z-BA-1-KA




Besonderheiten

Besonderheiten des UJV55-320

UJV55-320_key-visual-twin_178x130Effizienz und Vielseitigkeit durch gleichzeitiges Bedrucken zweier Rollen

Unter Ausnutzung der gesamten Druckbreite von 3,2 m können zwei Rollen eingespannt und zeitgleich bedruckt werden. Das Gerät kann zwei Rollen für die Bearbeitung eines oder mehrerer Druckaufträge zur gleichen Zeit verwenden. Die gewünschte Druckbreite für jede Rolle ist innerhalb eines vorgegebenen Bereichs (210 bis 1,524 mm) separat einstellbar.


Immer hohe Druckqualität – NCU

NUC image UJV55-320 ist mit der Original-Düsenprüffunktion (NCU = Nozzle Control Unit) von Mimaki ausgestattet. Verstopfte Düsen werden automatisch von der NCU erkannt und gereinigt. Kann die Verstopfung nicht durch Reinigen der Düse beseitigt werden, aktiviert der UJV55-320 automatisch die Düsenwiederherstellung (NRS) und setzt den Druckvorgang fort. Diese Funktionen verhindern, dass eine oder mehrere verstopfte Düsen das Druckbild beeinträchtigen und verringern so die Ausschussquote.


NRS image

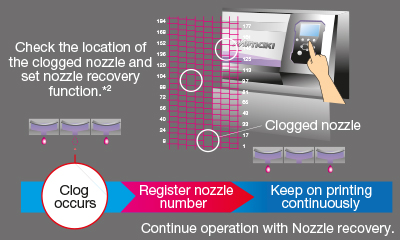

Dauerhaft produktiv – NRS

Das NRS (Nozzle Recovery System) sorgt bis zum Eintreffen des Servicetechnikers dafür, dass intakte Düsen die Bereiche bedrucken, die aufgrund fehlerhafter Düsen freibleiben. Auf diese Weise kann ohne Unterbrechung gedruckt werden.








Printhead configuration 4-7

Druckqualität

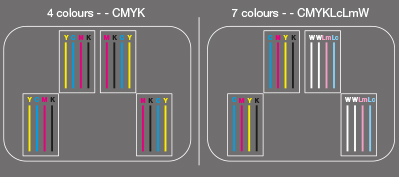

Verbesserte Druckkopfkonfiguration
Vier Druckköpfe versetzt in zwei Reihen. 1 Druckkopf: 1,280 Düsen (320 Düsen X 4 Reihen), C M Y K 4 Druckköpfe – insgesamt 5,120 Düsen.






Schönes Druckbild

without waveform vs. with waveformWaveform Control Technologie
Stößt die Tintentropfen in gerader Linie und als nahezu perfekte Kreise aus, sodass Buchstaben, Linien und Ränder scharf abgebildet werden und eine hohe Auflösung gewährleistet wird.

Bild A. ohne Waveform Control
Tintentröpfchen werden als verformte Kreise abgebildet

Bild B. mit Waveform Control

Tintentröpfchen werden als nahezu perfekte Kreise abgebildet

Überragende Inkjet Technologie
Schließt die Lücken zwischen den Punkten und erzielt so eine hohe Tintendichte.

MAPS (Mimaki Advanced Pass System)Banding reduction
Vermeidet Streifenbildung durch versetzt angeordnete Tintentropfen.








Druckgeschwindigkeit

Druckgeschwindigkeit (Weißdruck)

  • Bei 1200x1200dpi beträgt die max. Druckbreite 2.7 m
  • Geschätzte Geschwindigkeit bei einer Medienbreite von 3.2 m
  • Beim Bedrucken von Medien mit 1,5 m Breite, halbiert sich die Druckgeschwindigkeit.

Druckgeschwindigkeit (4-Farbmodus)

  • Geschätzte Geschwindigkeit bei einer Medienbreite von 3.2 m
  • Beim Bedrucken von Medien mit 1,5 m Breite, halbiert sich die Druckgeschwindigkeit.

Druckgeschwindigkeit (7-Farbmodus)

  • Bei 1200x1200dpi beträgt die max. Druckbreite 2.7 m
  • Geschätzte Geschwindigkeit bei einer Medienbreite von 3.2 m
  • Beim Bedrucken von Medien mit 1,5 m Breite, halbiert sich die Druckgeschwindigkeit.

Klicken Sie auf das Bild um mehr Details anzusehen.


Verbessertes Druckergebnis für Anwendungen mit Hintergrundbeleuchtung

Druck mit weißer Tinte
Zum Bedrucken transparenter Druckmedien kann eine Schicht aus weißer Tinte als untere oder obere Schicht aufgebracht werden.

Druck auf Backlit-Materialien
Bild 1: Farbe-Weiß-Farbe / 3 Layer-Druck
Durch das Einbringen einer weißen Schicht zwischen zwei Farbschichten entsteht unabhängig von der Hintergrundbeleuchtung ein gleichmäßiges Ergebnis.

Bild 2: Farbe-Farbe / 2 Layer-Druck
Wenn lediglich zwei Schichten farbiger Tinte aufgebracht werden, erscheint das Druckergebnis bei Tageslicht zu dunkel.

Beschreibung Bild 1 und 2:
A1: farbige Tinte, A2: Weißtinte, A3: 2 Farbschichten, B: Licht, C: Medium, D: Licht, E: Lightquelle
day&night printing_w
Kreislauf Zirkulation der Weißtinte mittels MCT (Mimaki Circulation Technology)
Durch regelmäßige Zirkulation der weißen Tinte zwischen Tintenbehälter und Druckkopf wird die Pigment-Ablagerung von Pigmenten verhindert. MCT gewährleistet eine stabile Produktion und trägt zur Einsparung von Tinte und Ausschuss bei.

White ink Circulation technology graphic
LED Backlit Panel für die Ergebniskontrolle
Überprüfung während des Drucks. Durch das LED Panel wird das Frisch bedruckte Medium von hinten beleuchtet, so dass sofort eine Qualitätskontrolle unter Realbedingungen stattfinden kann.

  • Die Überprüfung kann bei laufendem Druck stattfinden.
  • Das LED Panel ist direkt nach dem Drucktisch angebracht und ermöglicht so die direkte Korrektur erkannter Fehler
  • Spart Zeit, Tinte und Medien
  • Farbtemperatur: 7,000 Kelvin
  • Helligkeit problemlos einstellbar
  • Das LED Panel kann aus dem Drucker entfernt werden

Hohe Farbdeckung bei Backlit Anwendungen
Ein wesentliches Merkmal der UV-härtenden Tinte ist die Schichtstärke auf dem Druckmedium, die im Vergleich zu anderen Druckverfahren einen wesentlichen höheren Deckungsgrad gewährleistet.


Hochleistungsdruck mit ausgefeilter RIP-Software

Rasterlink 6 Software
Rasterlink-6
Weniger Tonwertsprünge und Farbabweichungen durch neue Bildverarbeitungstechniken
Mimaki Fine Diffusion 1 (MFD1) wurde neu zum RIP-Softwarepaket RasterLink6 hinzugefügt. Durch MFD1 wird das während der Bilddatenverarbeitung entstehende Bildrauschen reduziert, sodass bessere Druckergebnisse ohne Tonwertsprünge oder Farbabweichungen erzielt werden können.

Downloads

Downloads zum UJV55-320

Bitte laden Sie unten die Broschüre für UJV55-320 herunter.
